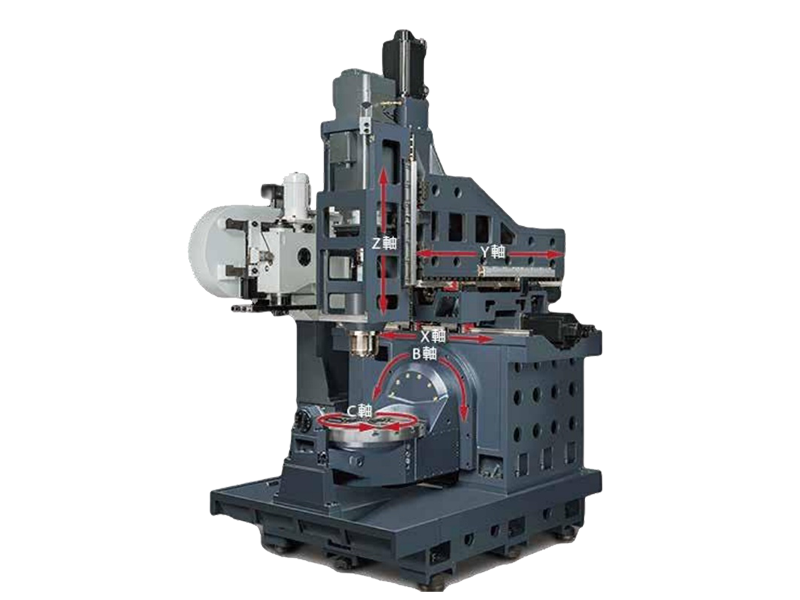

VF系列 立式搖籃五軸加工中心
產品特點
VF系列 立式搖籃五軸加工中心，產品是由德國設計，在中國制造的一款小型立式五軸加工中心, 整機采用動柱式結構，結構緊湊，占地面積小。主要用于加工異形件、座、殼等工序復雜、精度要求高的零件加工領域。適用于模具、零件、五金、汽配、醫療器械、刀具等領域零部件高精度加工。咨詢熱線198-6118-6655
配置參數
VF系列 立式搖籃五軸加工中心技術參數
項目 | 單位 | V40SF5 | V50SF5 | V65SF5 | |
加工范圍 | X軸行程 | mm | 500 | 600 | 700 |
Y軸行程 | mm | 350 | 400 | 500 | |
Z軸行程 | mm | 350 | 400 | 450 | |
| B軸 | mm | -30/+110 | |||
| C軸 | ° | 360 | |||
| 主軸鼻端距離 | ° | 120-470 | 120-520 | 120-570 | |
工作臺 | 臺面尺寸 | mm | 400 | 500 | 650 |
| 最大載重 | kg | 150 | 200 | 300 | |
進給 | X/Y/Z軸快速進給速度 | m/min | 40/40/40 | 40/40/40 | 40/40/40 |
| b/c軸轉速 | rpm | 10/25 | 10/25 | 10/25 | |
電主軸 | 主軸錐度 | / | BBT40 | ||
| 最高轉速 | r/min | 15000 | 15000 | 15000 | |
| 功率(額定/最大) | kW | 11/18.5 | 11/18.5 | 11/18.5 | |
| 扭矩(額定/最大) | Nm | 52.5/105 | 52.5/105 | 52.5/105 | |
| 精度 | X/Y/Z軸定位精度 | mm | 0.006 | 0.008 | 0.008 |
| X/Y/Z軸重復精度 | mm | 0.004 | 0.004 | 0.004 | |
| B/C軸定位精度 | ° | 60/15 | 45/15 | 45/15 | |
| B/C軸重復精度 | ° | 8/6 | 8/6 | 8/6 | |
| 刀庫 | 型式 | / | 圓盤 | ||
| 刀庫容量 | / | 24 | |||
| 最大刀具尺寸 | mm | Φ78/Φ150/350 | |||
| （滿刀直徑/空鄰刀直徑/長度） | |||||
| 最大刀具重量 | kg | 7 | |||
視頻展示

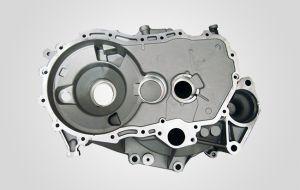

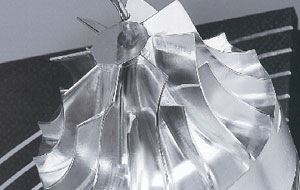

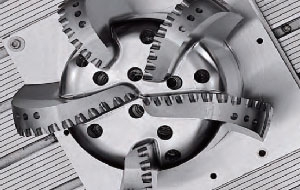

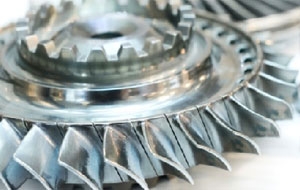

產品應用
應用
應用
應用
應用
