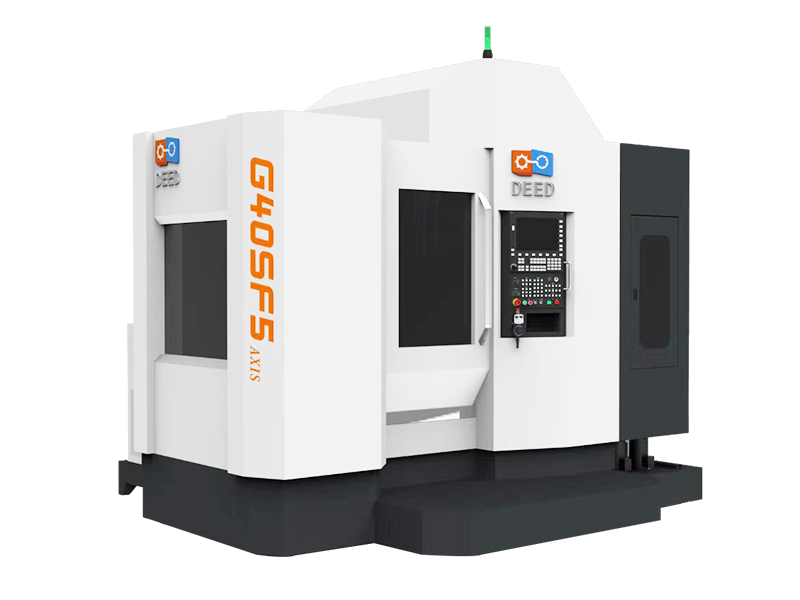

GF系列 搖籃五軸聯動加工中心
產品特點
GF系列 立式搖籃五軸聯動加工中心,產品是由德國設計，在中國制造的一款小型立式五軸聯動加工中心，整機采用改良型高剛性龍門結構，克服了傳統十字滑臺精度不穩定性問題；整機為熱對稱設計，確保良好的熱穩定性；特別適用于航空航天、模具、新能源汽車與半導體等行業零部件的高剛性、高精度加工。咨詢熱線198-6118-6655
配置參數
GF系列 搖籃五軸聯動加工中心技術參數
項目 | 單位 | 參數 | |
加工范圍 | X軸行程 | mm | 550 |
Y軸行程 | mm | 600 | |
Z軸行程 | mm | 400 | |
| 主軸鼻端至工作臺面距離 | mm | 150-550 | |
| B軸 | ° | ±110 | |
| C軸 | ° | 連續360 | |
工作臺 | 工作臺尺寸 | mm | Φ400 |
| 工作臺最大載重 | kg | 350 | |
| X/Y/Z軸快速進給速度 | m/min | 36/36/32 | |
進給 | B/C軸轉速 | rpm | 80/120 |
主軸錐度 | ° | HSK-A63 | |
電主軸 | 最高轉速 | r/min | 18000 |
| 功率(額定) | kW | 30 | |
| 扭矩(額定) | N·m | 72 | |
| X/Y/Z軸定位精度 | mm | 0.006 | |
精度 | X/Y/Z軸重復精度 | mm | 0.004 |
| B/C軸定位精度 | / | ±5 | |
| B/C軸重復精度 | / | 4 | |
視頻展示
產品應用

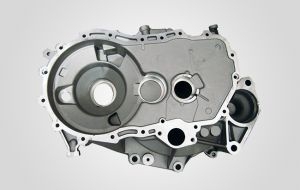

應用

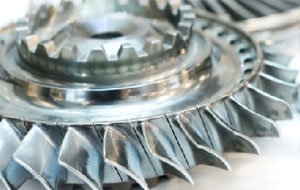

應用

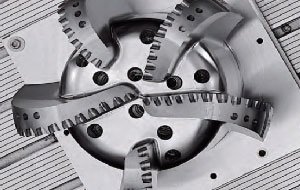

應用

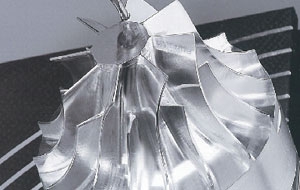

應用
