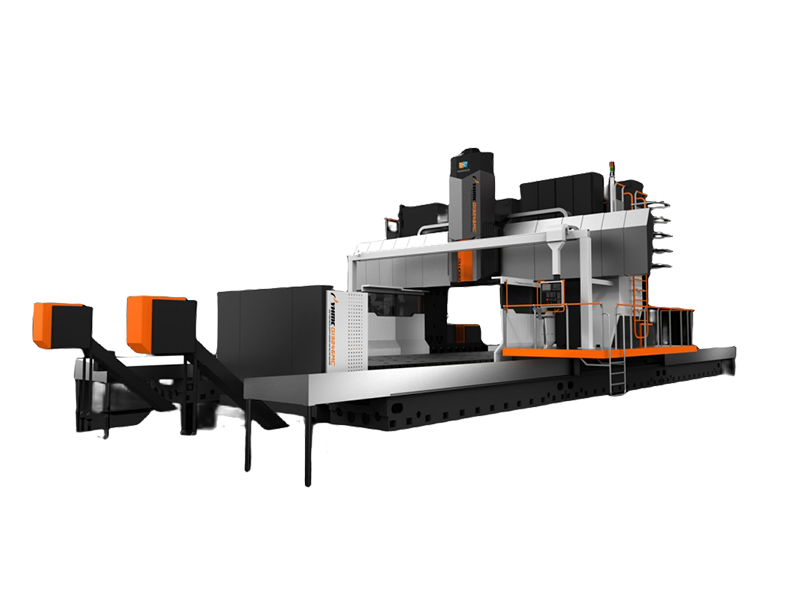

G-MC系列 動柱龍門鏜銑加工中心
產品特點
G-MC系列 動柱龍門鏜銑加工中心，機床具有大功率、大扭矩、大行程、高精度、高剛性、重切削、承載強、占地小的結構特點，銑削、鏜削、鉆削、攻絲、锪孔及三軸聯動加工等功能，廣泛適用于能源、工程、鑄造行業、鐵路與交通、航空航天、兵器、船舶等行業的中大型零件的加工。配置參數
G-MC系列 動柱龍門鏜銑加工中心技術參數
項目 | 單位 | G13042MC | G15042MC | G17042MC | G19042MC | |
加工范圍 | X/Y/Z三軸行程 | mm | 13000/4600/1500 | 15000/4600/1500 | 17000/4600/1500 | 19000/4600/1500 |
主軸鼻端到工作臺面距離 | mm | 500-2000 | 500-2000 | 500-2000 | 500-2000 | |
門寬 | mm | 4200 | 4200 | 4200 | 4200 | |
工作臺 | 工作臺尺寸 | mm | 12000×3000 | 14000×3000 | 16000×3000 | 18000×3000 |
工作臺最大載重 | t/m | 10 | 10 | 10 | 10 | |
T 形槽 | mm | 28 | 28 | 28 | 28 | |
進給 | X/Y/Z 軸快速移動速度 | m/min | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 |
X/Y/Z 軸最大切削速度 | m/ min | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 | |
主軸 | 驅動方式 | 直聯式+減速箱 | 直聯式+減速箱 | 直聯式+減速箱 | 直聯式+減速箱 | |
主軸錐度 | BT50 | BT50 | BT50 | BT50 | ||
| 最高轉速 | r/min | 4500 | 4500 | 4500 | 4500 | |
功率(額定/30min) | KW | 30/37 | 30/37 | 30/37 | 30/37 | |
扭矩(額定/30min) | Nm | 1368/1688 | 1368/1688 | 1368/1688 | 1368/1688 |
視頻展示

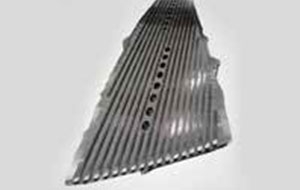

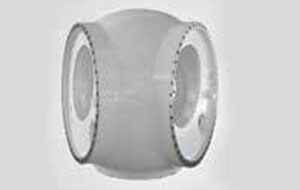

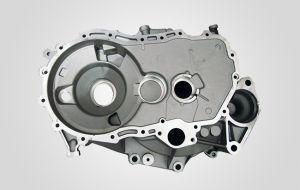

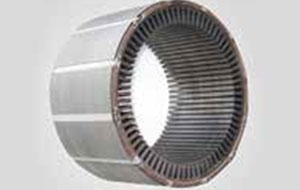

產品應用
應用
應用
應用
應用
標準配置
數控系統FANUC0i-MF
主軸恒溫系統
自動潤滑系統
Z軸平衡系統
工件氣冷系統
工件水冷系統
自動排屑裝置
內防護
外防護
清潔氣槍
警示燈
工作燈
電柜空調
主軸氣幕防塵
標準附件
X軸光柵尺
哪項選配，最適合您？
SIEMENS 828D
SIEMENS ONE
圓盤刀庫24T/30T
鏈式刀庫32T/40T
立臥刀庫40T/60T
立柱整體加高200mm
立柱整體加高400mm
Z軸行程變化
中心出水（20/30/50bar）
穩壓器
Y/Z全閉環光柵尺
油水分離裝置
手動附件銑頭：直角頭、延長頭、萬向頭、直角延長頭、雙頭直角銑頭、立臥頭、可選齒盤定位
自動/半自動附件銑頭：直角頭、延長頭、萬向頭、直角延長頭
工件自動測量裝置
刀具自動測量裝置
工件清潔水槍
主軸環噴
地基下沉
數控回轉工作臺（第四軸）
封閉式操作室
